单通道线性驱动IC

晟碟(SDS)单通道线性驱动IC内置单颗高压MOS管,通过外部的采样电阻控制输出电流。 将芯片串联在灯串后端,形成恒流输出电路。



线电压补偿功能:



晟碟(SDS)单通道线性驱动系列产品都内置了线电压补偿功能,通过采集市电的电压信号与内部的线补电压阀值进行比较,当输入电压过高时减小输出电流,以保证输入功率不随输入电压变化,从而提高系统的可靠性;



过温保护功能:



晟碟(SDS)单通道线性驱动系列产品都 具有过温保护的功能,当系统温度过高时减小输出电流,从而控制输出功率和温升,可以提高系统的可靠性。芯片的Vref 基准电压为负温度系数的参考电压,当结温超过过温保护点时,参考电压随着温度的升高而而快速下降,从而降低输出电流;



电解填谷应用功能:



晟碟(SDS)单通道线性驱动系列产品同可以通过电解填谷电路将市电正弦波电压滤波成DC直流电压,从而实现灯具的无频闪应用。



应用灯串电压说明:



AC230V:

加填谷电解应用--DC240V-260V;

无电解高PF应用--DC220V-240V;

AC120V:

加填谷电解应用--DC120V-130V;

无电解高PF应用--DC110V-120V;





产品型号 封装形式 最大输出
电流(mA)
最大输出
功率(W)
加电解最大功率(W) 输出电流精度 BCD工艺制程(V) 效率 包装
(PCS/盘)
线电压补偿 规格书版本 备注
SDS3102BS ESOP8 60 6 12 <±3% 700 85% 4000 恒功率 V1.3
SDS3103BS ESOP8 100 10 20 <±3% 700 85% 4000 恒功率 V1.2
SDS3103BT SOT89 60 6 12 <±3% 700 85% 1000 恒功率 V1.0
SDS3103BU TO252 150 16 32 <±3% 700 85% 2500 恒功率 V1.2
SDS3113S ESOP8 100 12 20 <±3% 700 85% 4000 V1.4 可关断PWM调光
SDS3712BS ESOP8 60 5 10 <±3% 700 85% 4000 V1.2 记忆开光调光
SDS3512BS ESOP8 80+80 10 20 <±3% 700 85% 2500 V1.1 双芯单段
SDS3513S ESOP8 100+100 12 24 <±3% 700 85% 4000 V1.4 双芯PWM单段调光

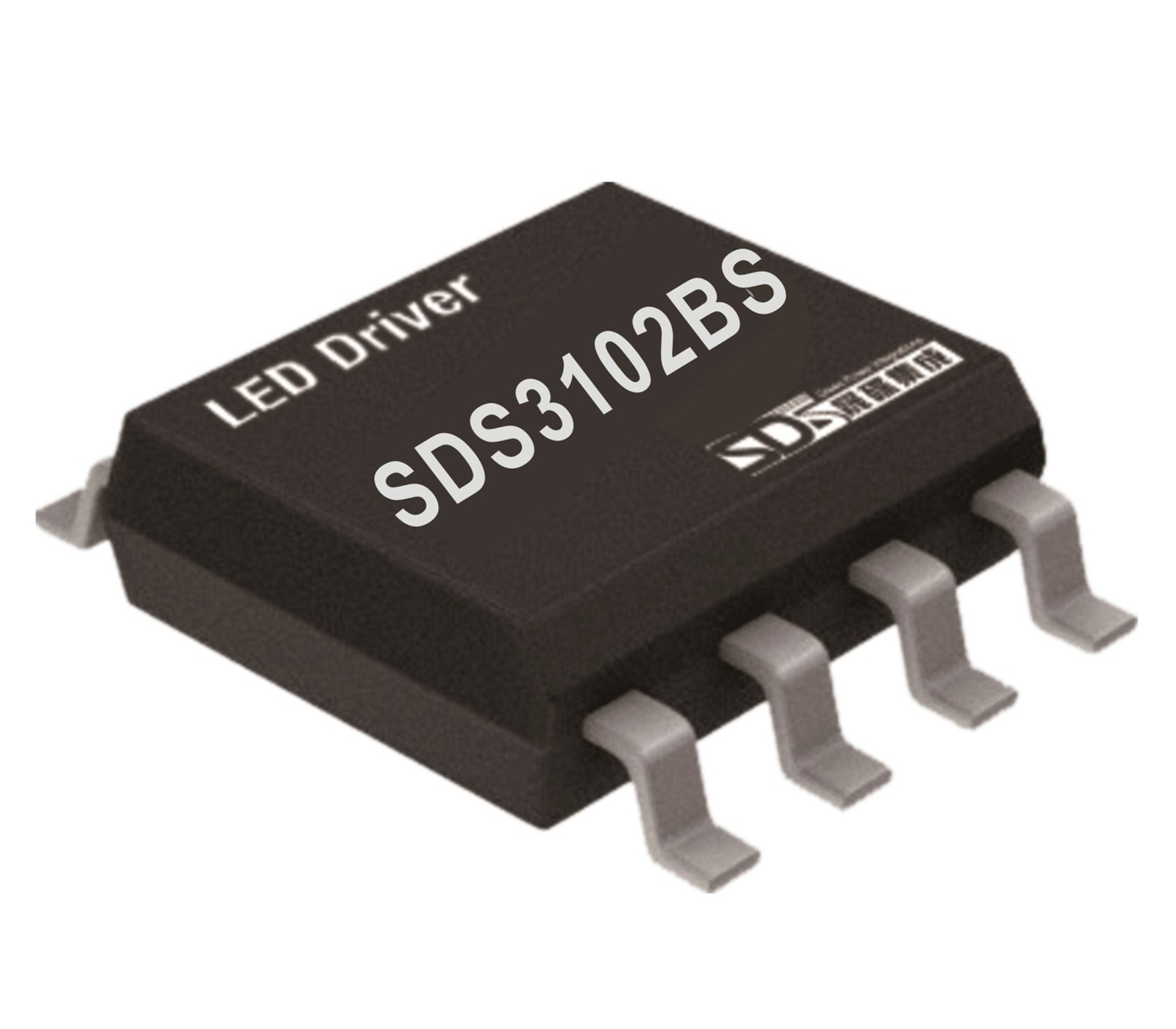

SDS3102BS
SDS3103BS
SDS3103BT
SDS3103BU
SDS3113S
SDS3712BS
SDS3512BS
SDS3513S
